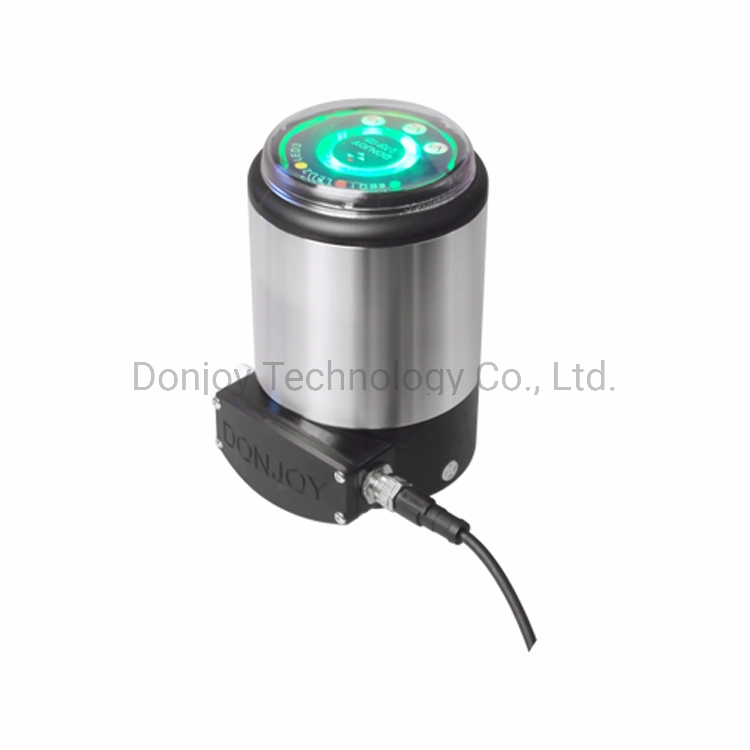

Testa di controllo pneumatica della C-Parte superiore-II dell'unità Di controllo della valvola


Specificatins tecnico:

Temperatura di funzionamento massima	70degree c
Media	aria compressa lubrificata. Inerte gased
Collegamento di aria	G1/8 ''
Pressione di esercizio	1.5bar-7bar (22PSI-102PSI)
Cambiamento continuo dell'aria	200NL
Codice categoria di protezione	IP67
Viaggio	Min3mm. 70mm massimi
Unità Massime di C-TOP	31
Lunghezza di cavo	2m
Max. Length del BUS di AS-I	1M
Particolari impaccanti	pacchetto esportante standard
Particolari di consegna	Solitamente entro i 20 giorni dopo la ricezione dell'acconto di T/T

BUS DI AS-I: Due cavi sono usati per tensione di CC 30V e digitale
Formato della scheda di AS-I: 2.1
Capienza di scheda di AS-I: Quattro immessi e quattro prodotti (4 valvole del soleboid e quattro sensori)

Principi di funzionamento:
C-TOP è Una testa comprende il segnale che trasmette e le unità Di comando per riflettere tutta la parte di processo valves. Such ha le seguenti caratteristiche:
Gestito dai actuactors pneumatici o elettrici
Indicatore posizione con risposte del segnale
La testa di controllo può Essere riparata con le valvole pneumatiche, seleziona il segnale dalla scheda di controllo o dal PLC in modo da gestire e trasmettere il segnale alle valvole
In più , ci è Indicatore del segnale dei tre LED nella casella di C-TOP che indica la condizione delle valvole:
Verde: Aperto
Colore rosso: Clise
Colore giallo: La valvola sta funzionando nella terza posizione

Meccanico di posizione della valvola registrato:
aprire o chiudere un sensore
Aprir e chiuder--due sensori
Posizione della valvola: Aperto, vicino. Pulire la sede più Bassa
Mettere l'elevatore a sedere (valvola della mescolare-prova)---tre sensori

Posizione della valvola a regolazione automatica:
sensore 1pc con multi risposte di posizione
Funzione a regolazione automatica di posizione della valvola
Segnale di analogico (4-20mA) prodotto
Segnale elettrico (DC24v) prodotto
Spina multipla di foro di spillo

Applicazioni:
C-TOP è Una testa di controllo pneumatica che è Destinata per assicurare la valvola di regolazione ottimale
È Compatibile con la maggior parte del PLC con la figura e (le comunicazioni del bus di AS-I)
In alimento, bevanda, le industrie della farmacia, può Essere configurato a tutti i generi di valvole pneumatiche quali la valvola mescolantesi, la valvola a farfalla, la valvola a sfera, la valvola a diaframma, invertente la valvola, la valvola d'arresto, ecc.

Opzioni:
Questo regolatore ha due versioni: Versione di spostamento versione e di registrazione di regolamento del meccanico
Atto Unico---un'elettrovalvola a solenoide
Doppio si comportano-due le elettrovalvole a solenoide
valvola della doppia sede della Mescolare-prova---tre elettrovalvole a solenoide
Sensore: Uno/due/tre
Funzione del collegamento: Collegamento di cavo o bus di AS-I
Comportarsi a semplice effetto e souble, tre effetti (valvola del mixproof)
